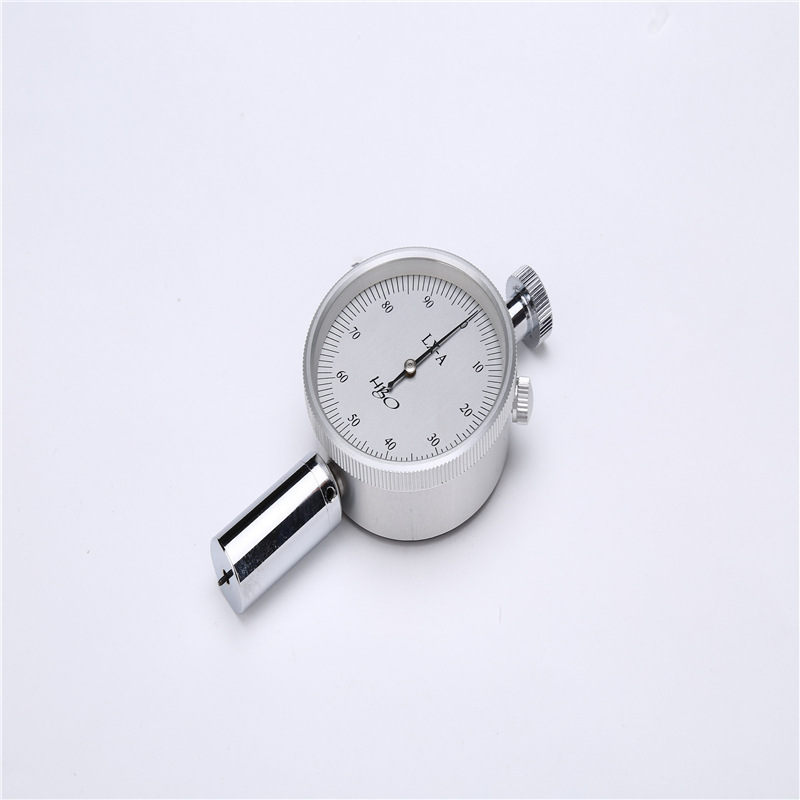

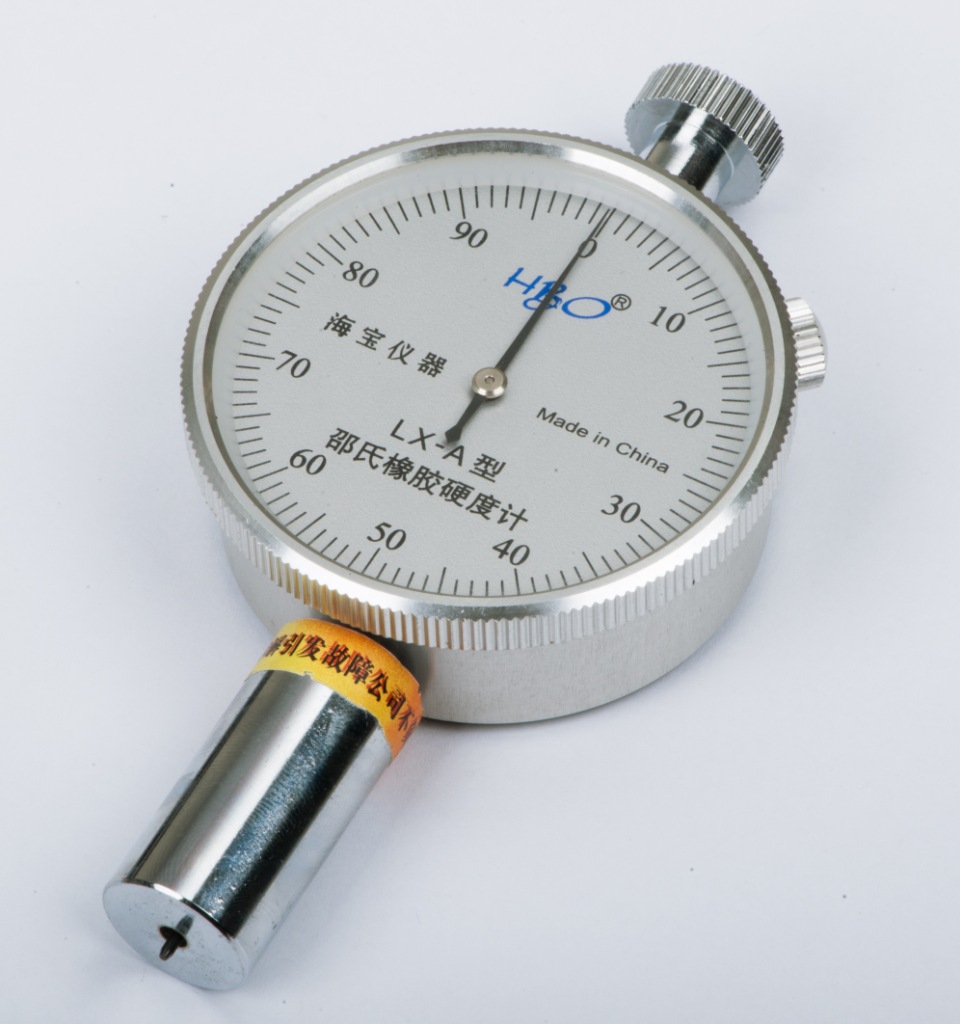

Низкая и низкая твердость Тип LX-A Shaw резиновый твердомер Haibao указатель резиновый твердомер

二、参数度盘值：0～100HA

推荐测量范围：10～90HA

压针行程：2.5mm

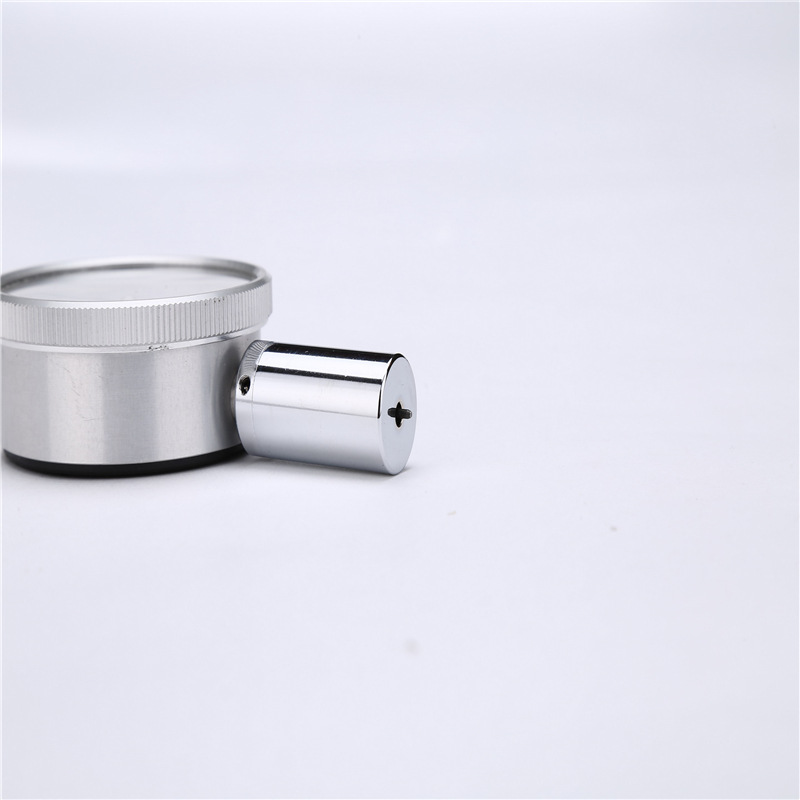

压针头部尺寸：φ0.79mm

外形尺寸：113×60×24mm

重    量：～0.2kg

指针式邵氏橡胶硬度计" href="http://www.18show.cn/product/detail/12209078.html" target="_blank">橡胶硬度计">橡胶硬度计的正确使用方法和保养常识

目前国内最常用的邵氏硬度计就是两款指针式的邵氏橡胶硬度计

　　1)邵氏A型硬度计

　　2)邵氏D型硬度计

　　使用邵氏硬度计时,当A型硬度计示值低于10HA时是不准确的,测量结果不能使用。A型硬度计测量值超出90HA时推荐使用D型硬度计。但由于用户出于经济方面的考虑，普遍只买硬度计而不买定负荷架，所以新手往往操作不规范，导致试验结果有较大的偏差。如何正确的使用这两种硬度计呢?下文结合应用实际情况，提供以下方法供试验用户参考

　　1)橡胶的试样及试验温度要求; ①、橡胶的试样厚度不小于6mm,宽度不小于15mm,长度不小于35mm,试样厚度不足6mm时,可用同样胶片重叠测定,但不超过3层。并要求胶片上下平行。 ②、检定时室温为23℃±5℃,检定前硬度计在此温度下至少存放1小时

　　2)塑料试样及试验温度要求; ①、塑料试样为正方形,边长50mm、厚度6mm。也允许采用50×15mm的试样。 ②、在可能的情况下,试样在测试前应按照GB/T2941-1991规定在实验室标准温度下进行调节。比对试验或系列试验必须在相同温度下进行。

　　3)橡胶及塑料试样表面均应光滑、平整、不应有机械损伤及杂质等缺陷。

　　2、测定前检查硬度计

　　测定前应检查硬度计的指针在自由状态下应指向零位。如指针量偏离零位时,可以松动右上角压紧螺钉,转动表面,对准零位。然后将硬度计压在玻璃板上,压针端面与压足底面紧密接触于玻璃板上时,指针应指向100+/-0.5HA,如不指向100+/-0.5HA时,可轻微按动压针几次,如仍不指100+/-0.5HA时,则此硬度计不能使用。如在邵氏硬度计测试机架上使用时,可拨动手柄,使工作台上升至定荷砝码抬起,使压针端面与压足平面紧密接触于玻璃工作台时,指针应指向100+/-0.5HA。如不指100+/-0.5HA时, 可调整工作台平面的调节螺钉,若调整后指针仍不指100+/-0.5HA时,最好送生产单位调整为宜。

　　3、使用正确的测试方法:

　　把试样放置在坚固的平面上,拿住硬度计,压足中孔的压针距离试块边缘至少12mm,平稳地把压足压在试样上,不能有任何振动,并保持压足平行于试样表面,以使压针垂直地压入试样,所施加的力要刚好足以使压足和试样完全接触,除另有规定,必须在压足和试样完全按触后1秒内读数,如果是其他间隔时间读数则必须说明,在试样相距至少6mm的不同位置测量硬度值5次,取其平均值。

　　4、邵氏硬度计及相关附件的保养常识

　　1)定荷测定架上的升降小轴和工作台底部,请注意经常揩擦干净,涂少量防锈油,以防生锈。

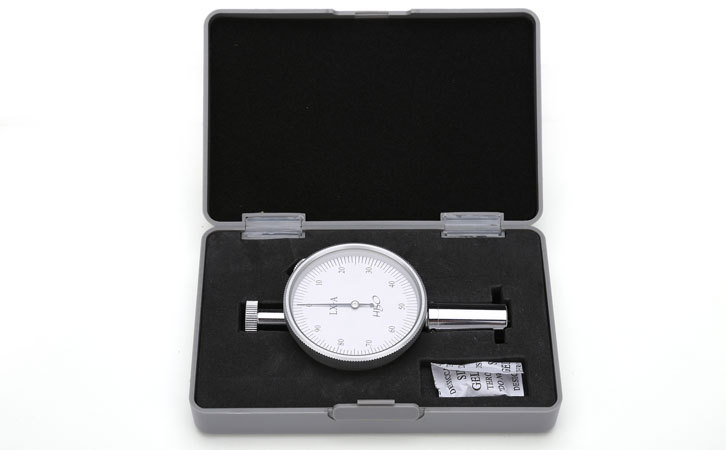

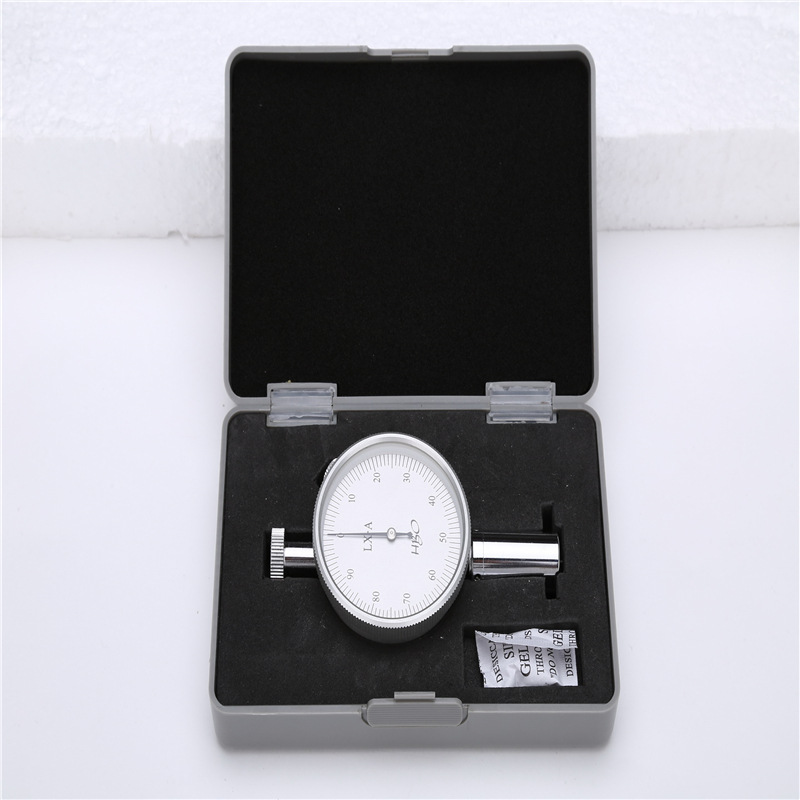

　　2)硬度计使用完毕后,装入仪器盒或仪器箱内,放置干燥处,防止受潮。

　　3)硬度计使用35000次后,建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸。

。
