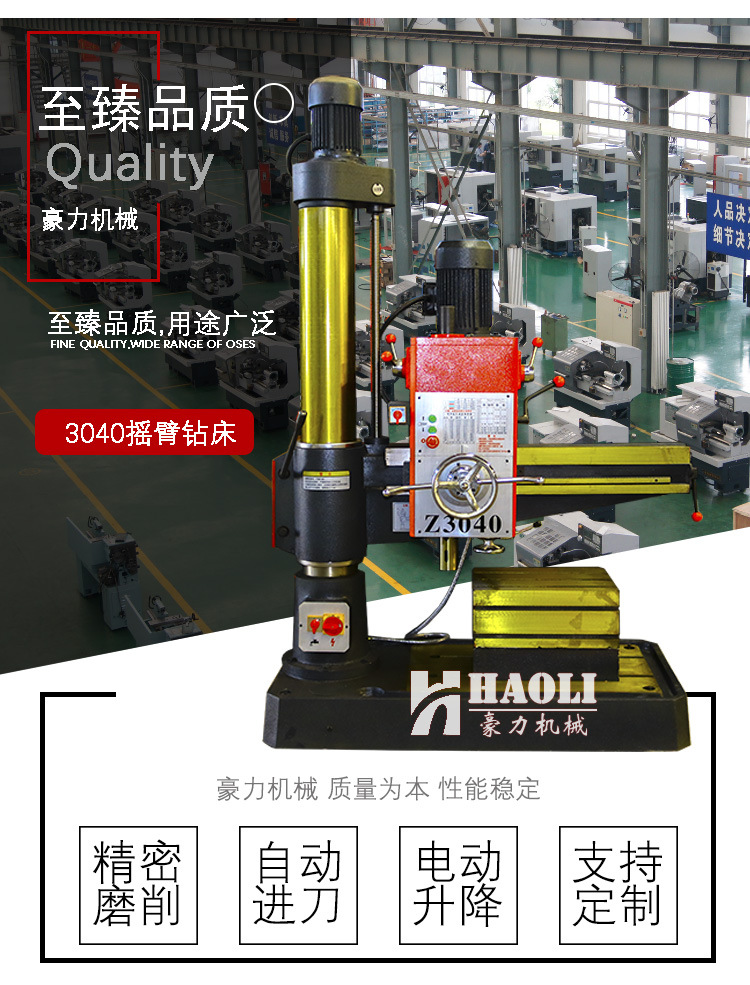

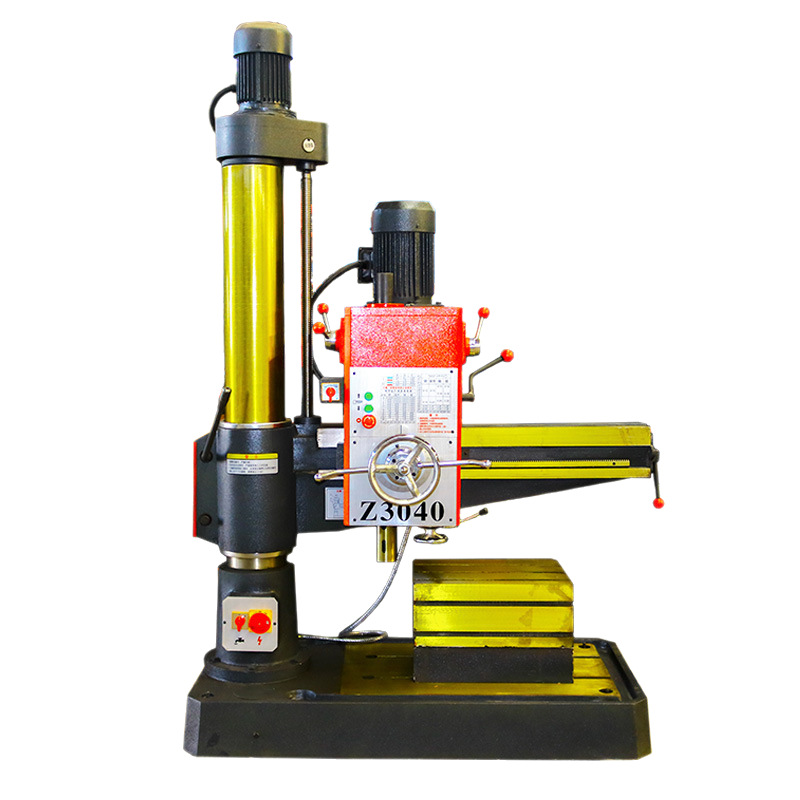

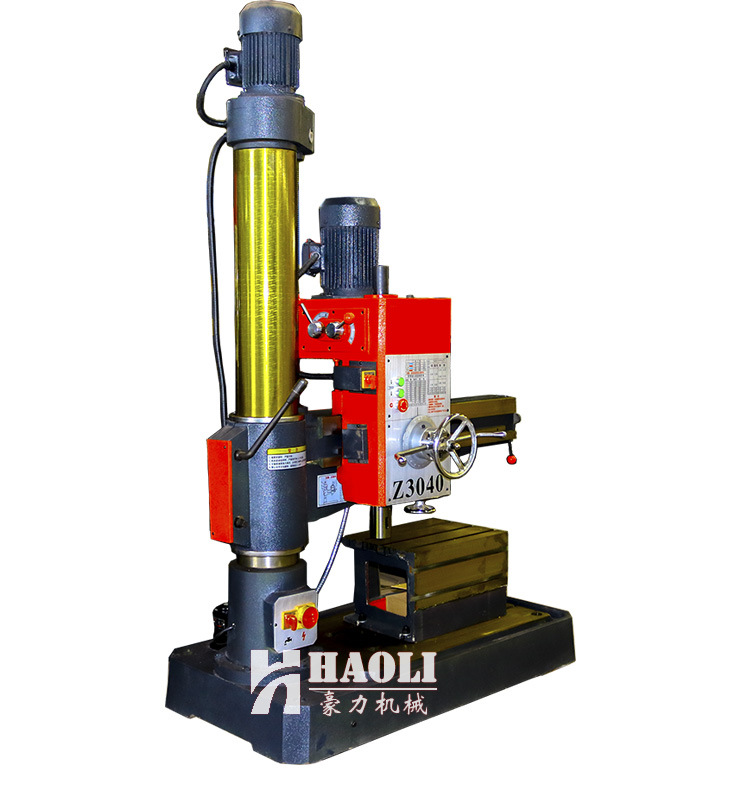

Малогабаритный сверлильный станок Z3040×10/13, радиально-сверлильный станок, максимальный диаметр сверления и фрезерования 40 мм, одновертикальный радиально-сверлильный станок
Вес:
1569.64 кг
Продано за 30 дней:
2 шт.
Всего продаж:
399988 шт.
Минимальное количество для заказа:
1 шт.
Малогабаритный сверлильный станок Z3040×10/13, радиально-сверлильный станок, максимальный диаметр сверления и фрезерования 40 мм, одновертикальный радиально-сверлильный станок
от 2 600.00 ₽ за 1 шт.
-21%
2 600.00 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
2 600.00 ₽
Описание
综述：
摇臂钻床,也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械行业，等行业。
产品优势与特点：

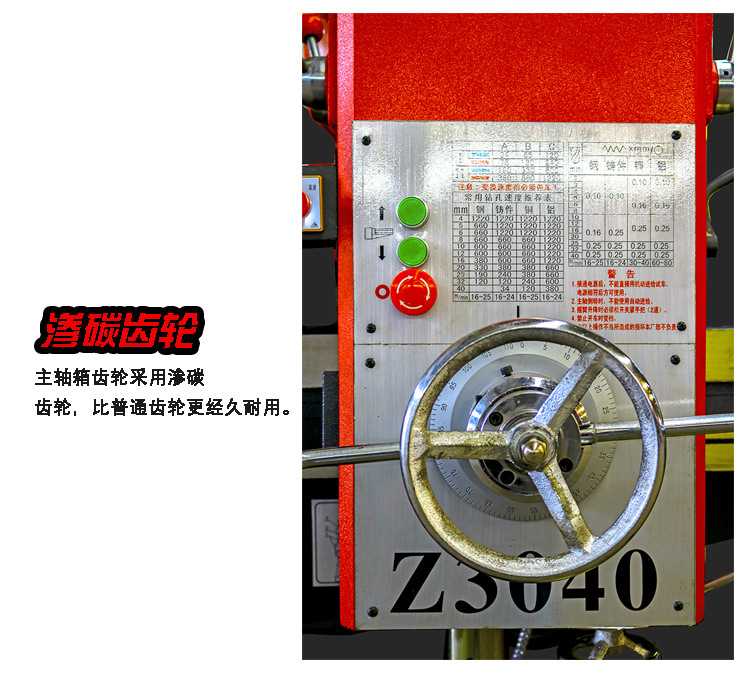

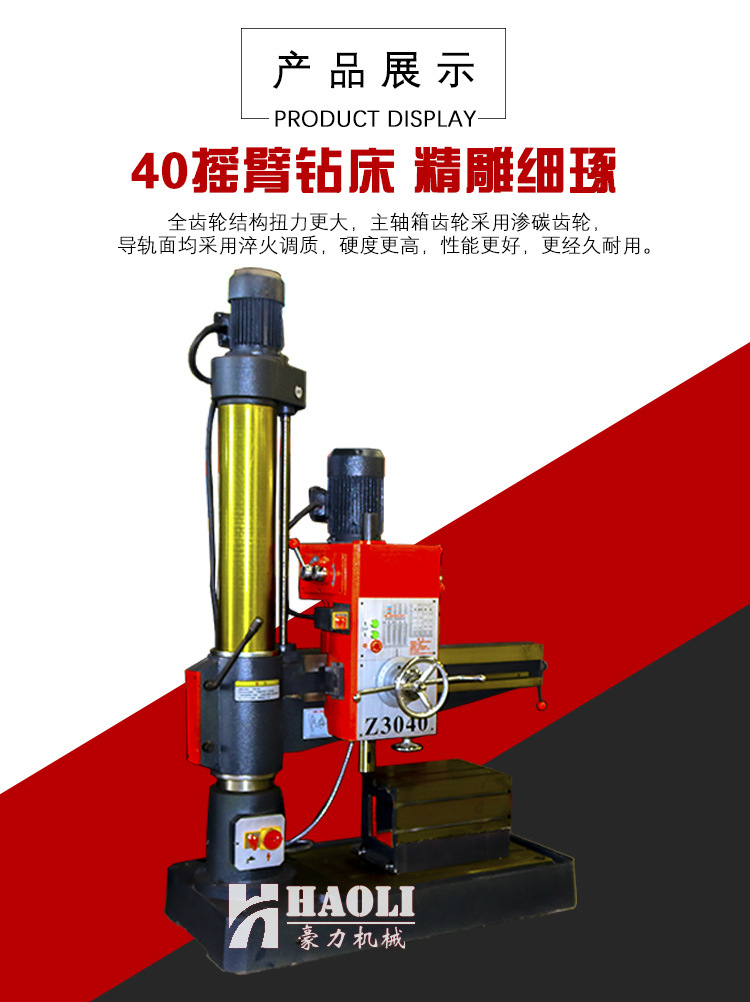

1、Z3040摇臂钻床主轴箱为全齿轮结构扭力更大，主轴箱齿轮采用渗碳齿轮，比普通齿轮更经久耐用。

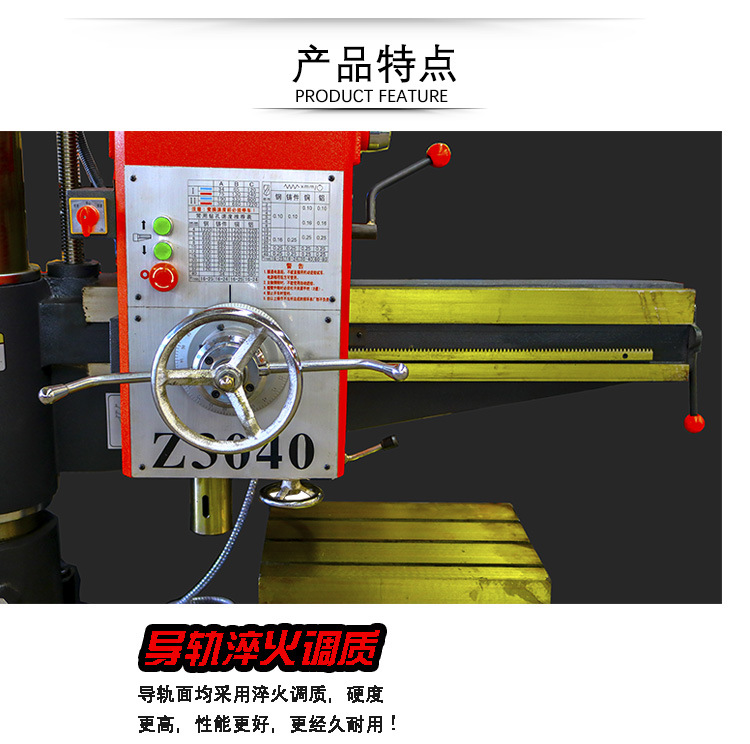

2、Z3040摇臂钻床导轨面均采用淬火调质，硬度更高，性能更好，更经久耐用。

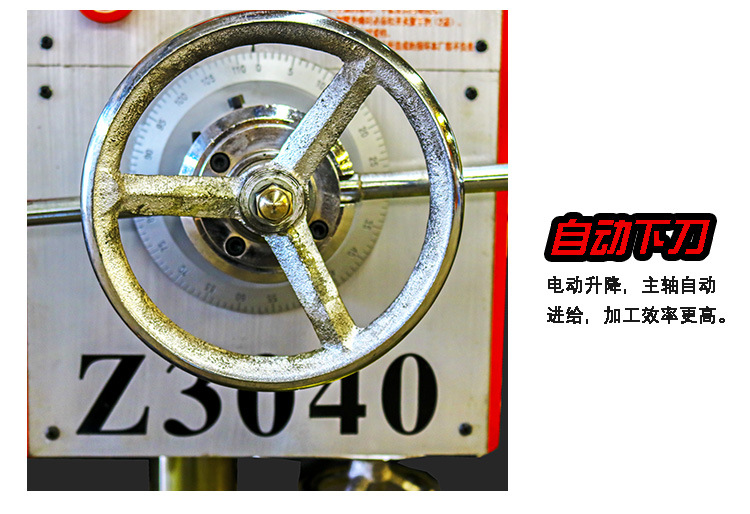

3、Z3040摇臂钻床电动升降，主轴自动进给，加工效率更高。
4、Z3040摇臂钻床为机械锁紧，结构简便，锁紧快速可靠。
主要结构:
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
运动形式:
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
Z3040×10 | Z3040×13 | |
最大钻孔直径mm | 40 | |
主轴孔锥度 | MT4 | |
主轴行程mm | 200 | |
主轴转速范围r/min | 75-1200（6级） | |
主轴中心至立柱母线距离mm | 300-1000 | 300-1300 |
主电机功率kw | 2.2 | |
升降电机功率kw | 1.1 | |
外形尺寸mm | 1500×700×2020 | 1700×700×2120 |
重量kg | 1500 | 1700 |
Характеристики
Тип:
Радиально сверлильный станок
Пункт Нет.:
191110
Марка:
Техника Тэнчжоу Хайли
Модель:
Z3040 Радиальный сверлильный станок
Сила главного мотора:
2,2
Общий Размер:
1500 × 700 × 2020
Количество валов:
Одиночная ось
Сверля ряд диаметра:
40
Диапазон скоростей шпинделя:
75-1220
Конус отверстия шпинделя:
МТ4
Форма контроля:
Руководство
Применимая отрасль:
Общие
Форма макета:
Вертикальная
Сфера применения:
Общие
Эффект Объект Материал:
Металл
Тип продукта:
Совершенно Новый
Инвентаризация:
Да
Послепродажное обслуживание:
Гарантия один год, пожизненное обслуживание
Является ли источник трансграничного экспорта исключительным:
Нет
Технические характеристики:
Z3040-10; Z3040-13; Z3040-13 двойная колонна; Аксессуары для радиально-консольного фрезерного станка Z3040
Предоставляется ли Настройка обработки:
Да
Форма работы:
Дрель
